Description

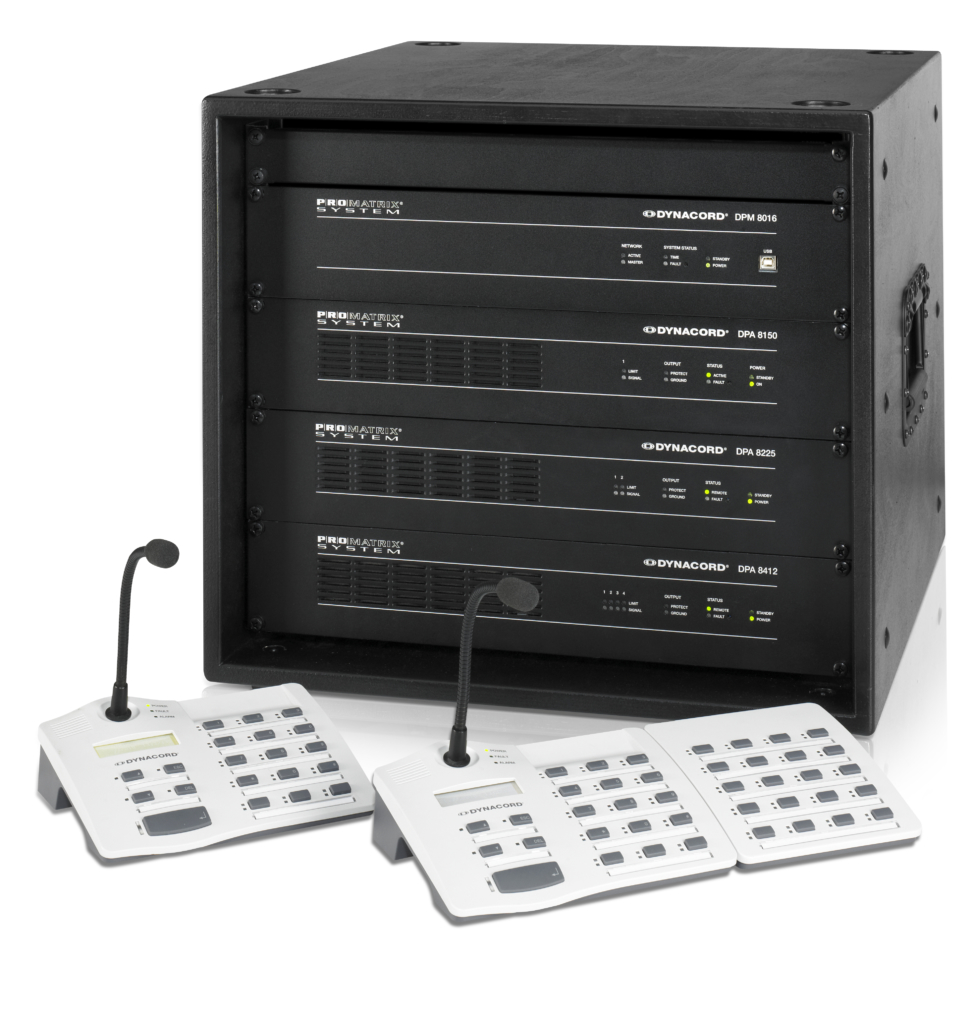

Le système comprend le
contrôleur modulaire DPM8016 avec ses modules UI-1, AO-1, PMX-MM-2, et sa carte réseau optionnelle CM-1,les
amplificateurs DPA8150, DPA8225, DPA8412, le
pupitre DPC8015 et son extension DPC8120, l’alimentation/chargeur d’accus Bosch PLN24CH12
Un
module de fin de ligne EOL8001 est disponible pour chaque circuit de haut-parleurs et offre un contrôle permanent.

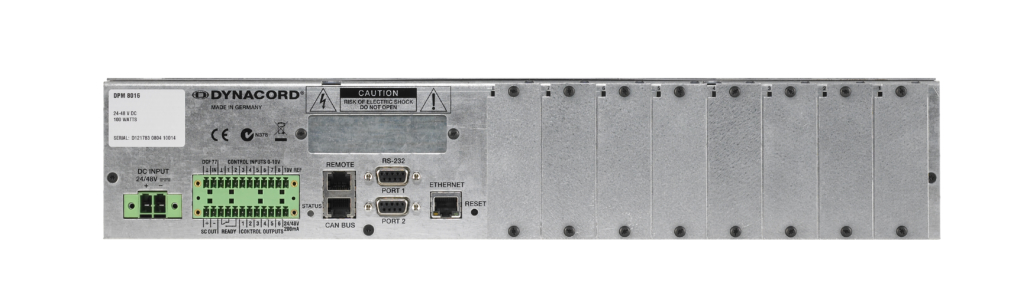

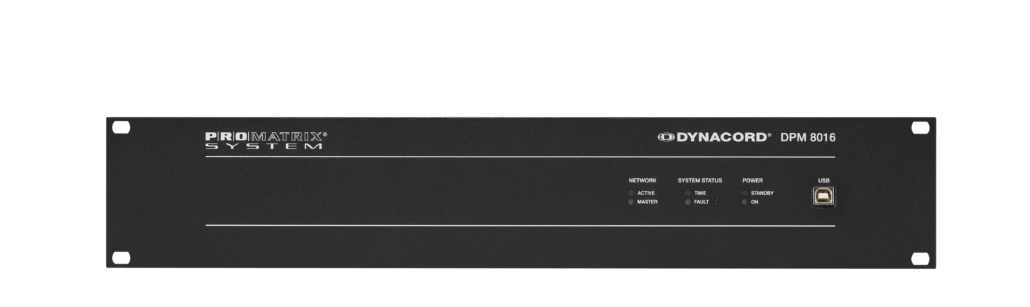

Le contrôleur modulaire DPM8016 a une capacité de huit modules.

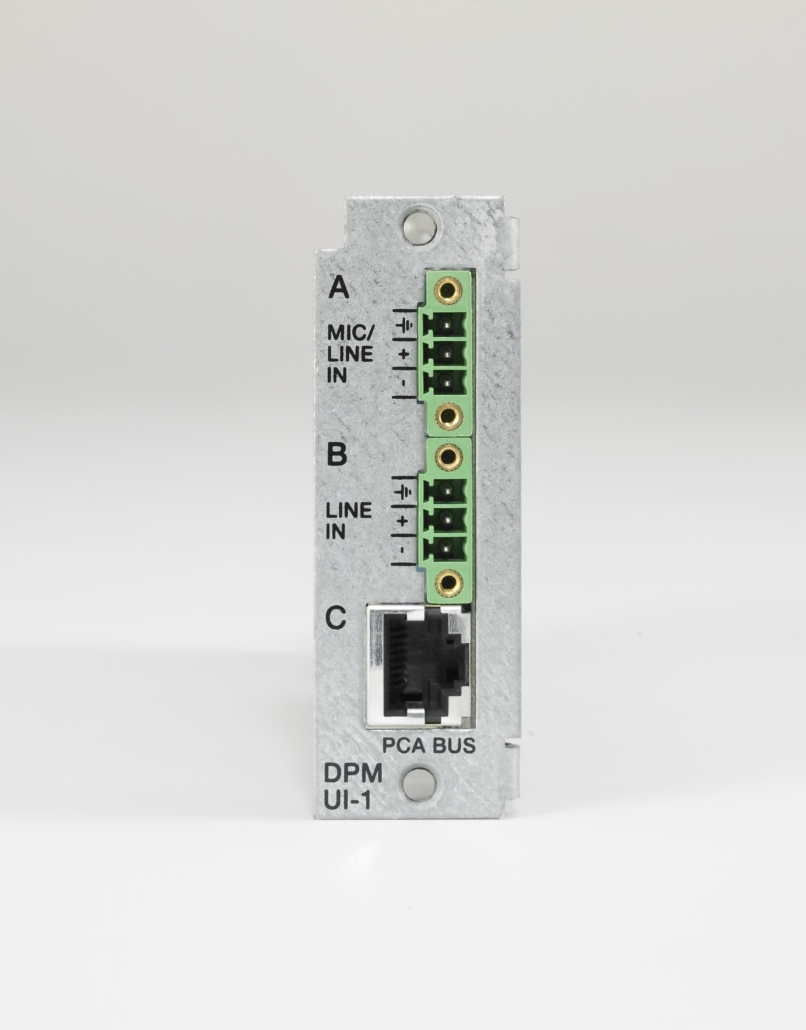

Le module d’entrée UI-1 dispose d’une entrée micro/ligne symétrique avec alimentation fantôme et d’une seconde entrée qui peut au choix être de type ligne symétrique ou de type pupitre d’appel (quatre pupitres peuvent être raccordés au maximum sur cette entrée) ;

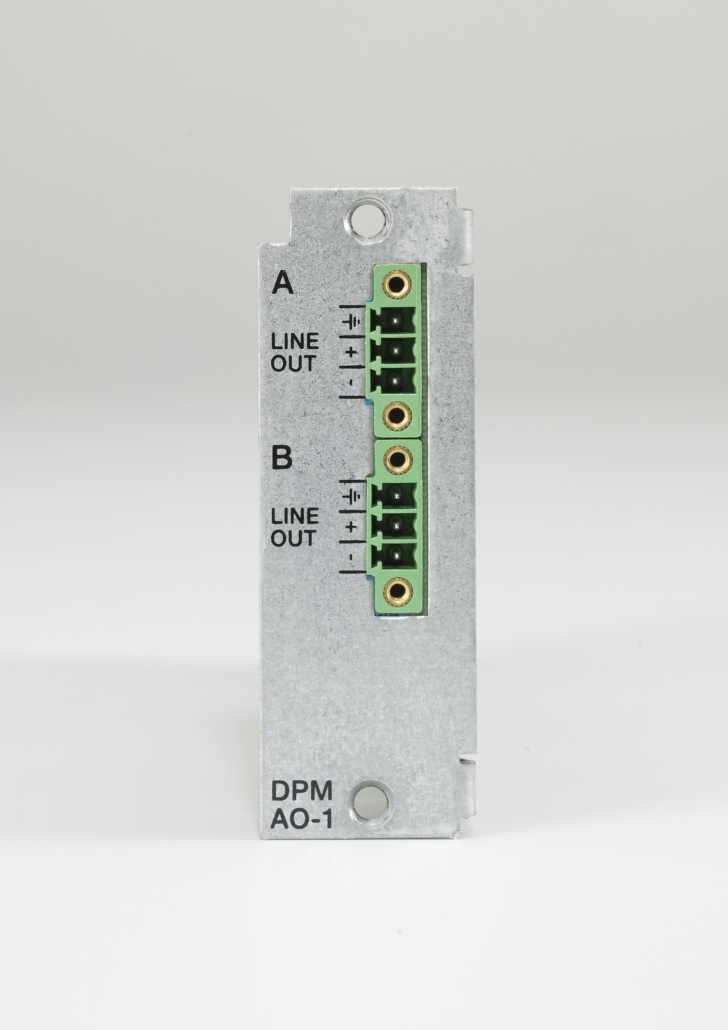

Le module de sortie AO-1 dispose de deux sorties niveau ligne symétriques indépendantes.
Le module lecteur/enregistreur de messages PMX-MM-2 dispose de deux canaux et d’une capacité de 64 minutes. On peut en installer deux au maximum par DPM8016

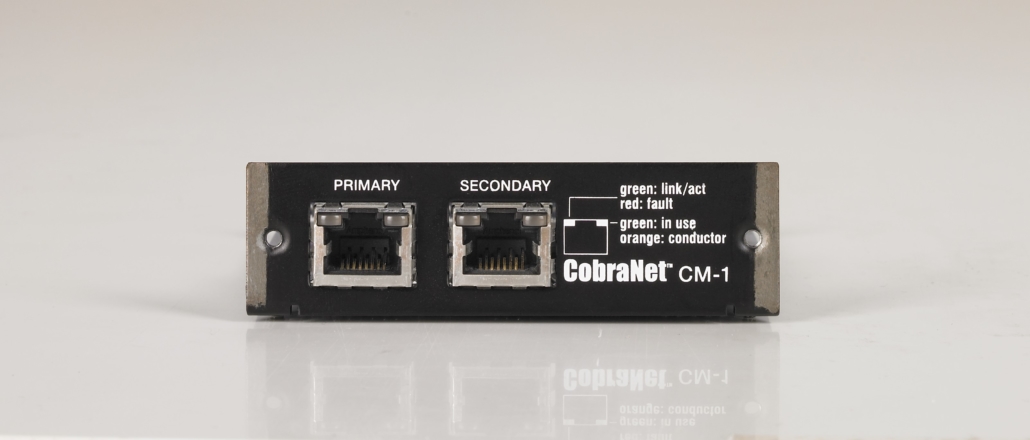

La carte réseau optionnelle CM-1 permet de constituer un réseau Cobranet™ pouvant accueillir jusqu’à dix contrôleurs DPM8016. Elle dispose d’un port secondaire permettant une redondance.
Trois amplificateurs DPA sont disponibles pour le système Promatrix8000 . Ils peuvent tous fonctionner en 24V ou en 230V, ils disposent de relais de sortie permettant la bascule vers un amplificateur de secours. Ces amplificateursutilisent une technologie de Classe D qui offre un haut rendement, un faible dégagement calorifique et une consommation électrique réduite.

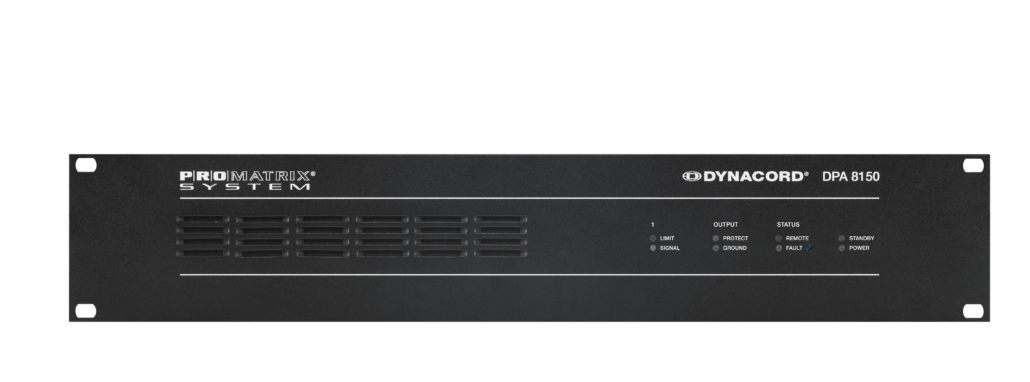

Le DPA8150 délivre 1 x 500W en 100V. Il dispose de 9 relais (8 pour alimenter jusqu’à 8 zones, et un pour l’amplificateur de secours).
Le DPA8225 délivre 2 x 250W en 100V. Il dispose de 3 relais par canal (2 pour alimenter jusqu’à 2 zones, et un pour l’amplificateur de secours).

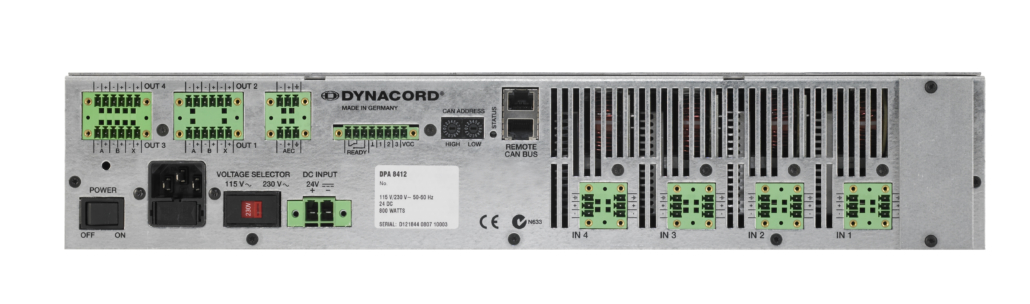

Le DPA8412 délivre 4 x 125W en 100V. Il dispose de 3 relais par canal (2 pour alimenter jusqu’à 2 zones, et un pour l’amplificateur de secours).

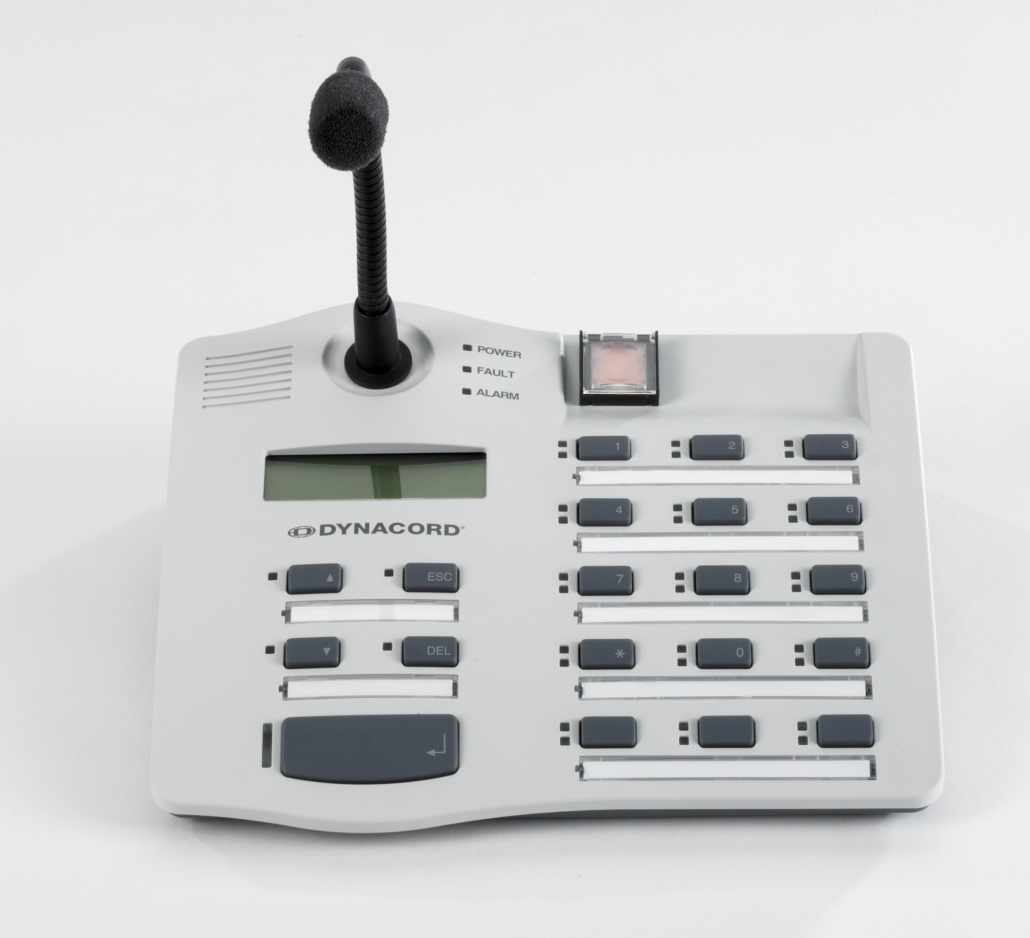

Le pupitre d’appel DPC8015 comporte un microphone en col de cygne protégé contre les impacts et doté d’une fonction de surveillance permanente, 20 touches au total dont 15 programmables par l’utilisateur et 5 préprogrammées, un écran à cristaux liquides rétroéclairé et un haut-parleur intégré. Il existe en option un kit de montage en rack ainsi qu’un interrupteur à clé. Il peut recevoir en option jusqu’à 3 boutons capotés rouges EB-DPC destinés principalement à lancer un message d’évacuation

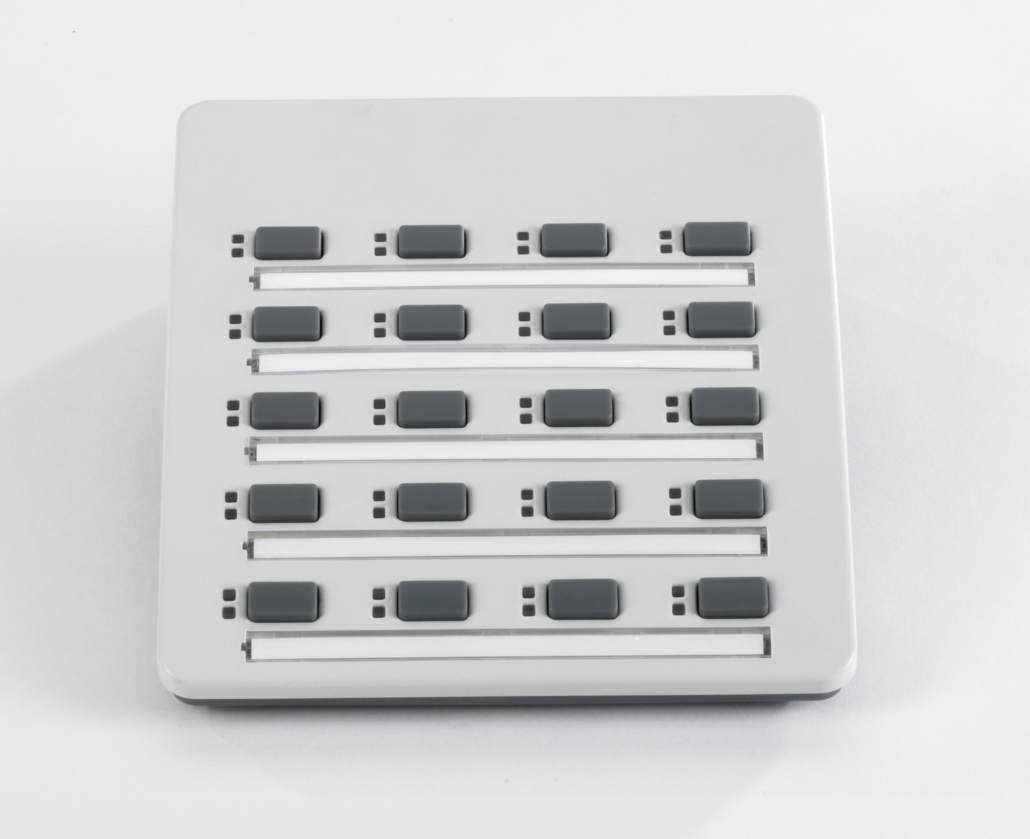

L’extension de pupitre d’appel DPC8120 comporte 20 touches programmables par l’utilisateur. On peut raccorder jusqu’à un maximum de cinq extensions DPC8120 à un pupitre DPC8015.
Le châssis Dynacord DCS400 dispose de dix emplacements pour des modules DCS. Le module de contrôle DCS801R est obligatoire. Le module DCS409R dispose de 5 relais niveau ligne, le module DCS412R offre 12 entrées logiques et le module DCS416R dispose de 8 entrées analogiques.
L’alimentation 24V/Chargeur d’accus Bosch PLN24CH12 est indispensable. On y raccorde deux batteries 12V, à choisir dans une liste de batteries homologuées, montées en série dont la capacité nécessaire peut être calculée au moyen d’un logiciel en fonction du nombre d’éléments Promatrix 8000 connectés.
Ressources
PLN24CH12
PLN24-CH12_Manuel
Dynacord EB DPC Bouton capote fr
Dynacord_CM1
Dynacord_DCS_400_fr
Dynacord_DCS_409R_Module_fr
Dynacord_DCS_412R_Module_fr
Dynacord_DCS_416R_Module_fr
Dynacord_DCS_801R_Module_fr
Dynacord_DPA8150_fr
Dynacord_DPA8225_fr
Dynacord_DPA8412_fr
Dynacord_DPC_8015_Pupitre_appel_fr
Dynacord_DPC_8120.fr
Dynacord_DPM_8016_Matrice_fr
Dynacord_DPM_AO_1_Module_fr
Dynacord_DPM_UI_1_Module_fr
Dynacord_EOL_8001_fr
Dynacord_PMX_MM_2_Module_Messages_fr
DPA_8000_en
DPC_8000_en
PLN24-CH12_fr
PMX-CSK Manual_EN V1.1
FAQ
Quelles sont les atouts de ce système et ses applications ?
C’est un système modulaire éprouvé, certifié EN54, qui permet soit seul de répondre à des besoins complexes, soit en association avec d’autres matrices et amplificateurs de constituer des systèmes de très forte puissance. Il est possible de répondre à des cahiers des charges complexes comme l’envoi de sources différentes suivant les zones ou l’envoi de plusieurs messages différents simultanément vers des zones dédiées. Un seul contrôleur Dynacord DPM8016 peut gérer jusqu’à 16 pupitres DPC8015 (avec ou sans extensions) et 500 lignes de haut-parleurs. Plusieurs milliers de systèmes sont en service actuellement dans des parcs d’attraction réputés, des stades de renom, des gares, des aéroports, des hôtels, des usines, des théâtres, des paquebots de croisière, sur des plates-formes pétrolières etc…
Peut-on avoir des éléments distants ?
Oui, il est possible de faire fonctionner jusqu’à dix contrôleurs DPM8016 en réseau en installant une carte CM-1 dans chaque. Le contrôleur sera raccordé à deux switchs distincts si l’on souhaite profiter de la redondance offerte par Cobranet™. Suivant la distance à couvrir on utilisera du câble réseau Cat6 (jusqu’à 100 mètres), de la fibre optique multimode (jusqu’à 500 mètres) ou monomode (au-delà de 500 mètres).
Quelle est l’utilité du Dynacord DCS400 ?
Le châssis DCS400 peut recevoir dix modules. Le module de contrôle DCS801R est obligatoire, les autres modules disponibles sont les DCS409R, DCS412R, DCS416R pour lesquels toutes les caractéristiques sont disponibles sur les fiches techniques correspondantes. Le DCS400 est indispensable pour la commutation des entrées lignes des amplificateurs vers un amplificateur de secours. Dans ce cas il faut prévoir 1 DCS400 + 1 DCS801R et x DCS409R (il faut un relais par entrée d’amplificateur niveau ligne). Dans les installations complexes il peut être aussi nécessaire de disposer d’un plus grand nombre de contacts secs, de relais, de liaisons supervisées vers une centrale incendie etc… Tous ces modules sont certifiés EN54-16.
Comment constituer un système EN54 associant pupitres, lecteur de message et amplificateurs de très forte puissance ?
Le contrôleur DPM8016 peut recevoir jusqu’à 16 pupitres et 4 canaux de lecteur/enregistreur de messages. Il sera interfacé avec au minimum une matrice P64 via des cartes de relais et d’entrées logiques. Des amplificateurs jusqu’à 4 x 1000W RMS (100V ou basse impédance) ou 8 x 500W RMS seront raccordés à la matrice P64 et permettront d’alimenter des enceintes de très forte puissance et à haut rendement. Si besoin il sera constitué un réseau de matrices P64 équipées de cartes OM-1 (Dante). Chaque baie disposera d’un amplificateur de secours avec bascule automatique. N’hésitez pas à nous contacter pour toute étude.
Comment avoir une installation conforme aux normes ?
Installer des éléments certifiés EN54 ne suffit pas ! L’installation doit être réalisée en conformité avec la norme française NF S61-932 de Juillet 2015.
L’alimentation/chargeur PLN24CH12 (EN54-4) est obligatoire. On y connecte 2 batteries de 12V, à choisir dans une liste agrée, montées en série. Dans le cas d’une configuration conséquente des PLN24CH12 supplémentaires peuvent être nécessaires, un logiciel permet de calculer facilement les consommations électriques. Dans le cas d’un système avec amplificateurs de très forte puissance une dérogation sera demandée au coordinateur SSI pour utiliser un ou plusieurs onduleurs car ce type d’amplificateur ne fonctionne qu’en 230V. Chaque ligne de haut-parleur doit disposer d’un module de fin de ligne PLA-1WEOL afin de disposer d’un contrôle de ligne permanent. Le message de sécurité enregistré doit être précédé de la sirène NFS 32001. Le câblage doit être réalisé en câble CR1-C1. Tous les haut-parleurs doivent être certifiés EN54-24 et les haut-parleurs de plafond doivent être équipés d’un dôme anti-feu métallique. Chaque baie doit disposer d’un amplificateur de secours avec bascule automatique
Comment paramétrer le système ?
Le logiciel gratuit pour PC Iris-Net (V 4.01 en 2020) permet de programme le système. On peut avoir jusqu’à 64 pages complètement configurables selon les besoins de l’exploitation.
