Description
Le design du profil discret et épuré des colonnes Dynacord permet à la gamme Vertical Array de s’intégrer parfaitement dans les environnements les plus élégants sans compromis de performances.
Avec leurs coffrets en aluminium pouvant être montés sur pied (embase diamètre 35mm) ou fixé aux murs, les enceintes Dynacord Vertical Array concilies poids léger et robustesse. La gamme d’enceinte Vertical Array est éminemment adaptée pour les applications de musique live, la conférence ou la diffusion de musique enregistrée.
Chaque modèle d’enceinte de la gamme propose en outre une conception astucieuse à découvrir en fonction de son application : impédance, poignée ou rotation possible du pavillon.
Une gamme de caissons amplifiés dédiés avec des sorties pour alimenter les satellites, permet de composer des ensembles cohérents dans toute la série Dynacord Vertical Array, vous offrant un résultat efficace, simple à mettre en œuvre et esthétique.

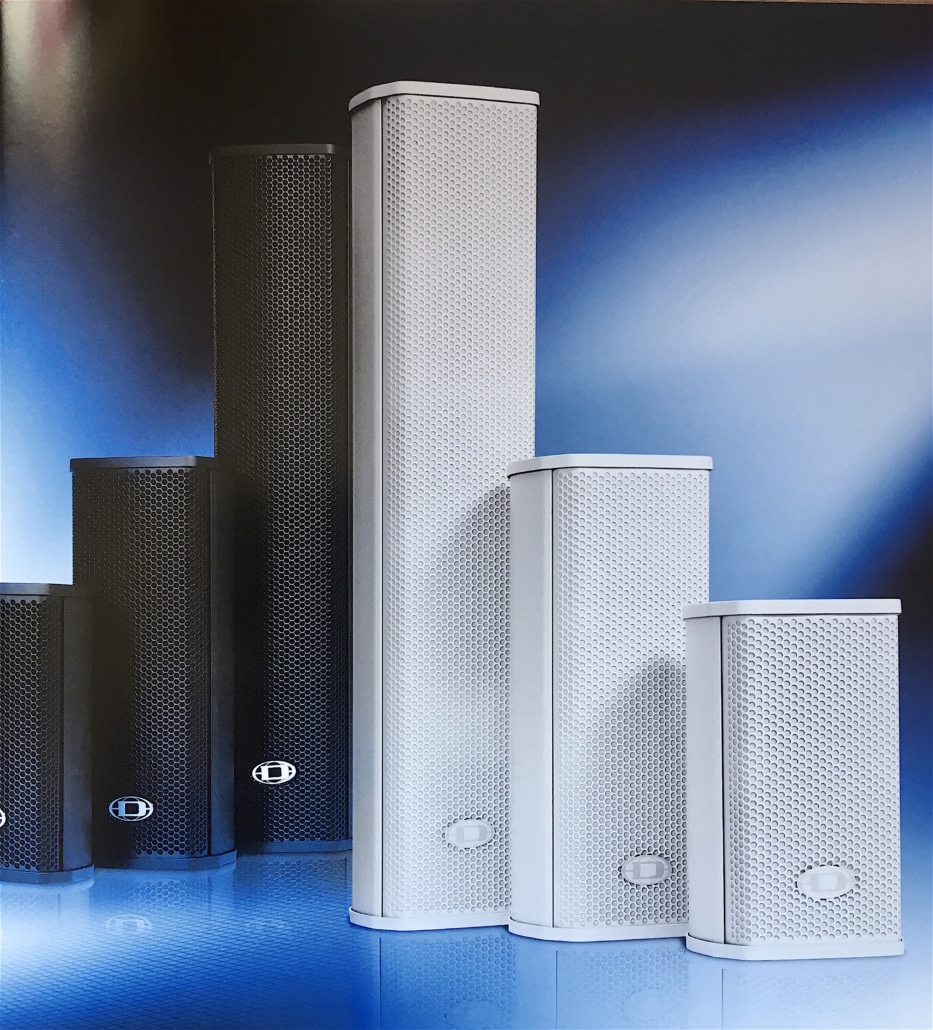

Enceintes TS- Série
Enceintes Large-Bande
TS-400 & TS-400W
La Ts400 est une enceinte de type colonne spécialement adaptée aux environnements ayant une acoustique délicate et aux prestations ou installations lorsque les performances doivent s’accorder avec esthétique.

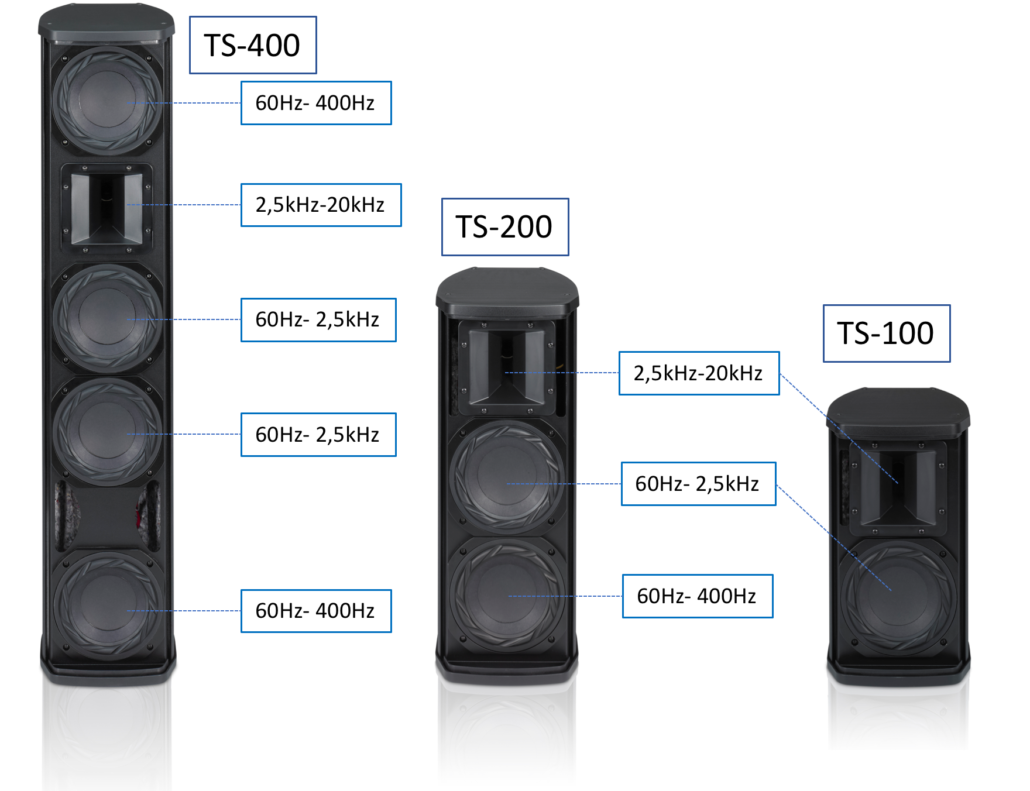

La Dynacord TS-400 est équipée de 4 haut-parleurs haut de gamme Electro-Voice de 15 cm de fortes puissance admissible, disposés verticalement pour reproduire les registres grave et médium. La totalité de leurs surfaces de membrane équivaut à un HP d’environ 30cm mais leur montage de type Line Array vertical permet un meilleur contrôle de la directivité sur une plus grande plage de fréquence. La TS-400 est de type deux voies et demi car deux de ces 4 HP sont affectés exclusivement au registre grave alors que les deux autres judicieusement montés en « Apolito » autour du superbe moteur d’aigu de 1’’ ElectroVoice DH-3 permettent une douce réponse audio linéaire en fréquence et en phase. La bande passante de 74Hz à 20kHz permet à la TS-400 de travailler en large bande seule mais l’enceinte pourra également être exploitée en mode système 2 voies actives avec les caissons basses amplifiés. L’impédance de 4W de l’enceinte et sa puissance admissible RMS de 600W permettent d’utiliser la Dynacord TS-400 dans bon nombre d’application ou la portée et l’intelligibilité seront des critères primordiaux.
Les haut-parleurs néodymium équipant la TS-400 sont montés dans un robuste coffret en aluminium afin d’obtenir une enceinte solide et légère de seulement 17kg, dont la manipulation et le transport sera facilité via la poignée intégrée au coffret. En option, l’astucieux accessoire TA-TS-400 facilitera l’orientation verticale de l’enceinte une fois mise en place sur pied via une molette rotative, pour un contrôle parfait de la zone de couverture. L’enceinte est disponible en noire TS-400 ou blanche TS-400W.
TS-200 & TS-200W
L’enceinte TS-200 est une enceinte de type semi colonne spécialement adaptée aux environnements ayant une acoustique délicate et aux prestations ou installations lorsque les performances doivent s’accorder avec esthétique.
La Dynacord TS-200 est équipée de 2 haut-parleurs haut de gamme Electro-Voice de 15 cm de fortes puissance admissible, disposés verticalement pour reproduire les registres grave et médium et du moteur d’aigu de 1’’ ElectroVoice DH-3. La bande passante de 90Hz à 20kHz permet à la TS-200 de travailler en large bande seule en rappel ou front file, mais l’enceinte pourra également être exploitée en mode système 2 voies actives avec les caissons basses amplifiés Powersub312 de la gamme Vertical Array. L’impédance de 8W de l’enceinte, sa puissance admissible RMS de 300W et son pavillon d’aigu rotatif de 90°x 40° permettent d’utiliser la Dynacord TS-200 dans bon nombre d’application ou la taille, la puissance et la qualité audio seront indissociables.
L’enceinte est disponible en noire TS-200 ou blanche TS-200W.
TS-100 & TS-100W
L’enceinte TS-100 est une enceinte compacte spécialement adaptée aux prestations ou installations lorsque les performances doivent s’accorder avec esthétique.
La Dynacord TS-100 est équipée d’un haut-parleur haut de gamme ElectroVoice de 15 cm de fortes puissance admissible pour reproduire les registres grave et médium et du moteur d’aigu de 1’’ ElectroVoice DH-3 . La bande passante de 80Hz à 20kHz permet à la TS-100 de travailler en large bande seule en rappel mais excellera en mode système 2 voies actives associée avec un caisson basse amplifié Powersub312 de la gamme Vertical Array. L’impédance de 16Ohms de l’enceinte permettant de brancher jusqu’à 8 enceintes sur un seul canal d’amplification, sa puissance admissible RMS de 150W et son pavillon d’aigu fixe de 90°x 40° permettent d’utiliser la Dynacord TS-100 dans bon nombre d’application ou la taille, la puissance et la qualité audio seront indissociables.
Le haut-parleur néodymium équipant la TS-100 et le moteur 1’’ sont montés dans un robuste coffret en aluminium afin d’obtenir une enceinte solide et légère de seulement 7kg. L’enceinte est disponible en noire TS-100 ou blanche TS-100W.

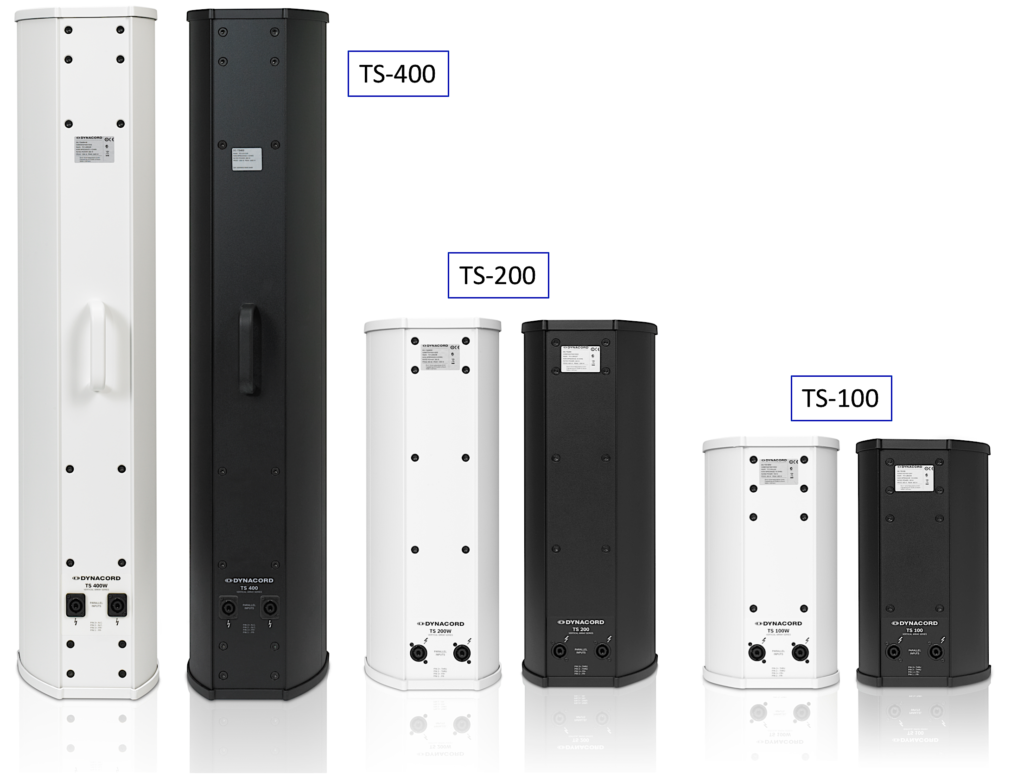

Les enceintes TS-100/200/400 sont équipées d’un robuste boitier en aluminium et disposent d’un puits embase de 35mm afin d’être monté sur pied et de point d’insert d’accroche M6 ( 10 sur TS400, 8 sur TS200 et 6 sur TS-100)
Leur filtrage Deux / trois voies passif intégré avec circuit de protection spécifique à chaque registre de fréquence garantie une longévité des performances et une fiabilité de l’enceinte, ce avec une simplicité de mise en œuvre sans de couteux contrôleurs externes.
En option les TS-100 & TS-200 peuvent être équipées d’un transformateur 70/100V (U-TK transformer Kit) externe à insérer entre l’enceinte et la fixation murale.
Caissons basses
POWERSUB312
Le Powersub312 est un caisson basse tri amplifié de 800W + 2 x 250W pour une puissance totale de 1300W. Il a été étudié pour concevoir des systèmes satellites / caisson efficace, autonome et simple à mettre en œuvre. Le Powersub312 est équipé d’un puissant haut-parleur Dynacord haut de gamme de 30cm de 400W. Les amplificateurs du Powersub312 en Class D permettent une puissance accrue et une meilleure dissipation de la chaleur. Deux sorties d’amplifications sont dédiées aux satellites pour fournir une image stéréophonique, et une troisième sortie dédiée à un deuxième caisson grave passif (Sub 112) permet un renfort de grave si nécessaire.
Le coffret du Powersub312 est réalisé en CP multiplies recouvert d’une robuste et épaisse peinture antichoc. Il est pourvu d’une embase à visser pour fixer solidement un tube support d’enceinte et de deux pratiques poignées de transport à prise 360°.
Sub 112
Version passif du Powersub312 équipé d’un puissant haut-parleur Dynacord haut de gamme de 30cm de 400W. Il est pourvu d’un filtre passif coupe haut de 6dB/Oct permettant le câblage en parallèle avec une enceinte large bande raccordée sur une des deux embases speakon NL4 .
Le Sub 112 fera office de renfort de grave avec des enceintes large bande (sortie parallèle non filtrée) ou sera le complément idéal d’un système caisson satellite utilisant un POWERSUB 312.

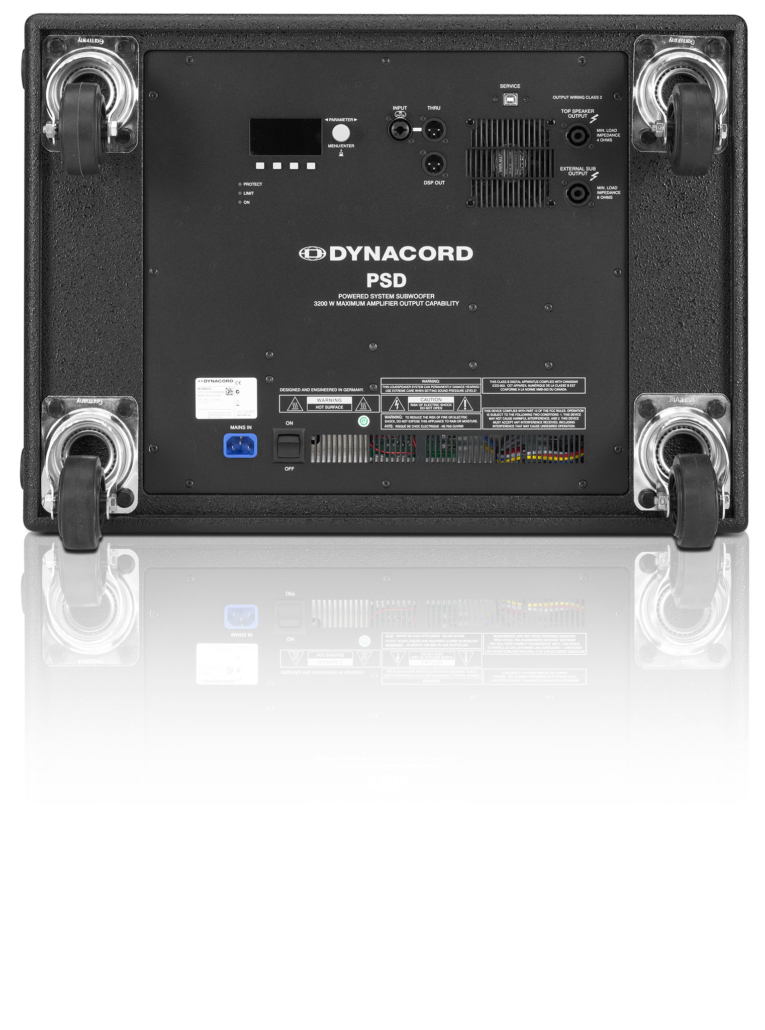

PSD215/218
Les PSD215 et PSD218 sont des caissons basses hautes performances conçus pour réaliser des systèmes de diffusion 2 voies actives. Ils utilisent un amplificateur numérique 2 canaux intégré équipé d’un DSP contrôleur 24 bit pour optimiser la qualité audio et la protection des éléments du système complet. Des présélections pour différents combinaisons d’enceintes sont pré programmées comme par exemple avec l’enceinte DYNACORD TS-400.
Les deux modèles sont montés avec le haut-parleur en radiation directe et basse reflex latéral pour une réponse étendue dans le grave et une très grosse pression acoustique. Les coffrets sont réalisés en bouleau de Finlande contreplaqué de 18mm recouvert d’une épaisse peinture antichoc. Les PSD215 et PSD218 sont équipés de poignées ergonomiques et de solides roulettes touring. Ils sont pourvus d’une embase à visser pour y fixer un support d’enceinte. Le design horizontal des caissons permet une grande stabilité au sol ou à l’empilement.
Le PSD215 et PSD218 sont respectivement équipés des haut-parleurs Electro Voice DVX3159 et DVX3180 longue excursion spécialement développés pour ce type de caisson et offrir un grave profond, puissant et précis. Les deux modèles utilisent une amplification moderne en Class D numérique à alimentation à découpage délivrant 2 x1000 / 4W avec système de ventilation intégré. Une armada de système de protection thermiques et de limiteurs audio garantissent une pérennité d’exploitation du système raccordé.
Le contrôleur DSP 24 bit intégré avec traitement interne 48bit peut être exploité en trois modes de fonctionnement : Canal Sub, Canal Satellite et sortie DSP additionnelle.
Les pré réglage d’usine sont optimisés pour être associés avec les modèles DYNACORD TS-400, Corus12’’et 15‘’, CXM15, DLite 12.3 et 15.3 et d’autre modèles de ce type. Le DSP intègre aussi de préréglage de montage Sub en mode cardioïde.
Les paramètres d’alignement du délai, la polarité et naturellement le volume peuvent être édités et stockés par l’utilisateur. L’égalisation des entrées, qui peut être sauvegardée, permet des ajustements à chaque environnement acoustique. La sortie DSP offre également un ajustement du délai, de la fréquence de coupure, une égalisation et un contrôle du volume. Un générateur de signal ou d’impulsion intégrés seront de précieux outils pour optimiser votre configuration. 20 préréglages usine et 5 mémoires utilisateurs sont disponibles.

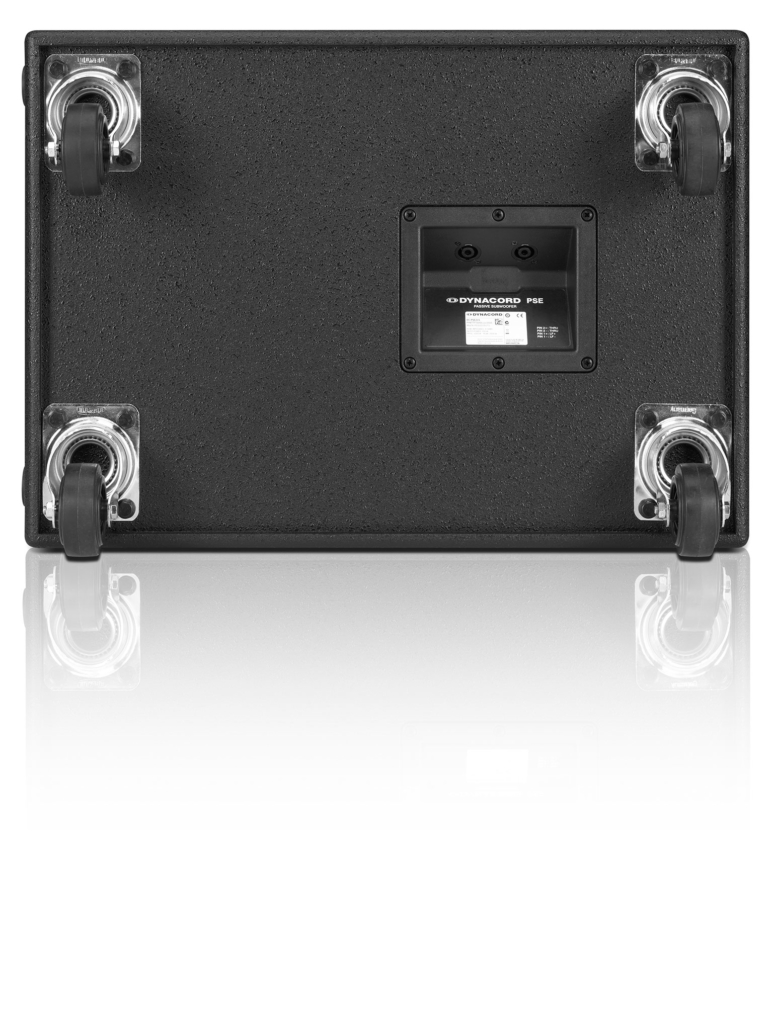

PSE215/218
Les PSE215 et PSE218 sont les versions passives des caissons basses PSD amplifiés dont ils partagent les même dimensions, transducteurs et caractéristiques acoustiques, permettant de les associer respectivement parfaitement avec les version PSD 215 /218 amplifiés.
Les PSE215 et PSE218 peuvent également être utilisés avec tous autres systèmes de sonorisation classique.

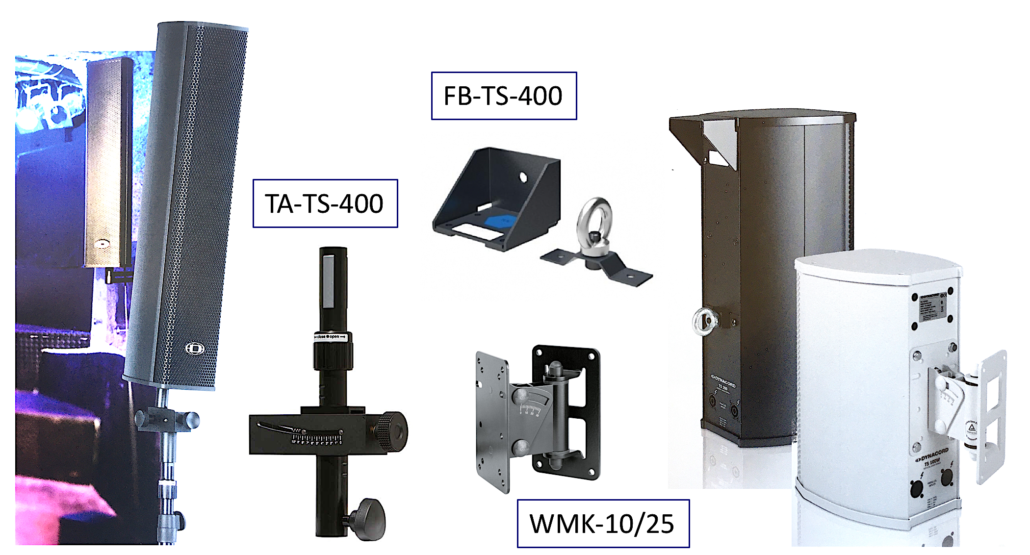

Options
FB-TS400: Kit système de suspension pour TS-100/200/400
TA-TS400: Astucieux interface d’inclinaison réglable pour série TS montées sur pieds 35mm
WMK-25 : Support mural orientable pour TS-400
WMK-25W : Support mural orientable pour TS-400W
SH-TS400 : Sac de transport pour une enceinte TS-400
WMK-10 : Support mural orientable pour TS-100/200
WMK-10W : Support mural orientable pour TS-100/200W
SH-TS200 : Sac de transport pour une enceinte TS-200
SH-TS100 : Sac de transport pour TS-100
SH-PSD-E-215: Housse de protection pour PSD/PSE215
SH-PSD-E-218: Housse de protection pour PSD/PSE218.
SUB112-CVR: Housse de protection pour Powersub312 et SUB112
