Description
Réseau audio Supérieur
Les amplificateurs DYNACORD TGX sont équipés en série du protocole réseau audio DANTE ainsi que d’entrées audio AES/EBU et analogiques.
Chaque amplificateur dispose du DSP le plus avancé de l’industrie travaillant à 96kHz et intégrant la technologie des filtres FIR. L’ultra faible latence de 0,53ms (en 96kHz) combinée à un rapport signal-bruit jusqu’à 118dB offre un niveau de qualité et de performance audio inégalé.
Une puissance sans égale

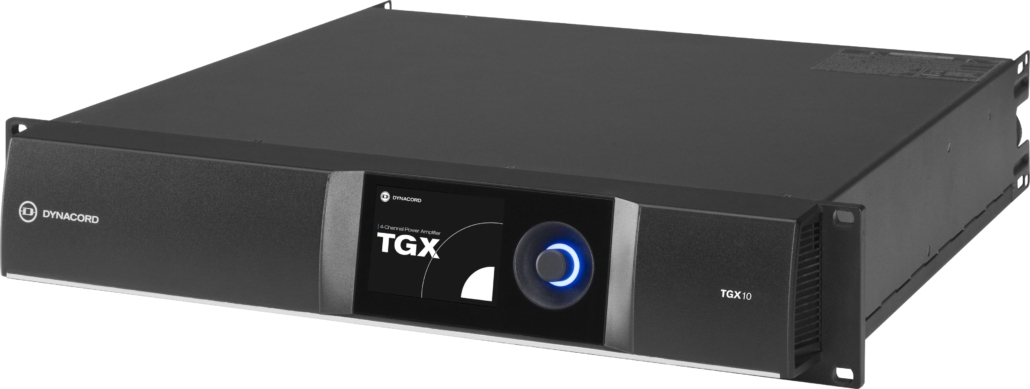

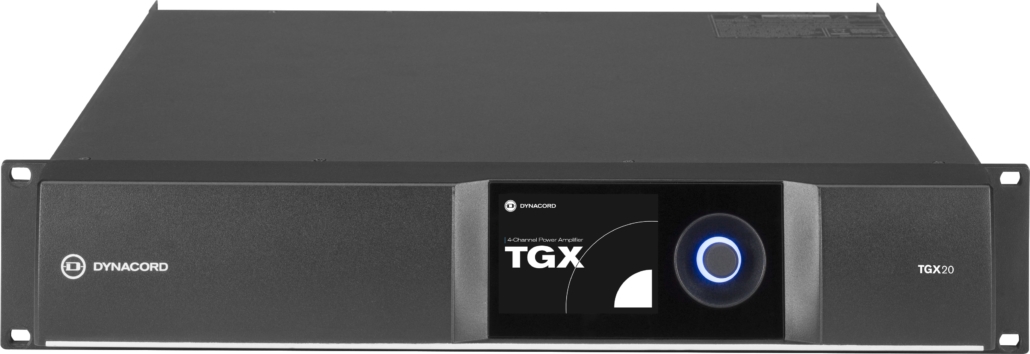

Avec des performances respectivement de 4 x 2500 watts et 4 x 5000 watts sous 4 Ohms, les amplificateurs TGX10 et TGX20 délivrent une réserve de puissance de 10kW et de 20kW depuis un seul ampli avec tous ses canaux amplifiés simultanément.
Fiabilité irréprochable
Les amplificateurs de puissance TGX intègrent un certain nombre de technologies uniques en instance de brevet conçues pour offrir une amplification performante, fiable et stable de votre système de diffusion. Le show sera assuré sans écrêtage ou coupure de son. Le module de protection avancé des TGX surveille plus de 200 paramètres pour s’assurer que même dans les conditions de fonctionnement les plus difficiles, l’amplificateur continue à fonctionner au niveau le plus élevé possible.
En outre, la correction numérique du facteur de puissance (PFC) de DYNACORD permet une pérennité de résultat même lors de fluctuation de voltage du courant d’alimentation, les amplificateurs TGX restant stables et efficaces.
La technologie de modélisation de la température des jonctions (JTM) maintient la puissance et les performances de sortie les plus élevées sans interruption ni perte de qualité audio. Les double ports réseau et le système de basculement automatique offrent un niveau supplémentaire de redondance et de fiabilité du système.
Supervision et système de contrôle intuitif et complet

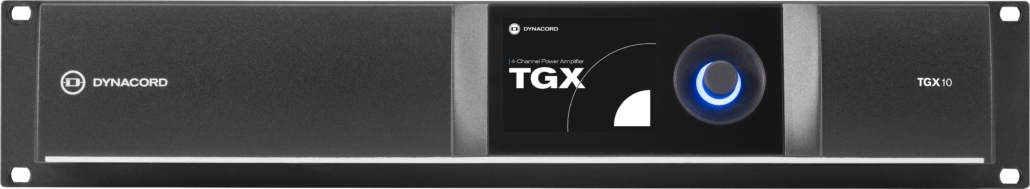

L’écran tactile en façade des amplificateurs TGX permet d’accéder à tous les paramètres de réglage et de supervision des amplis en utilisant un code de couleur claire et foncée, il s’adapte pour augmenter la visibilité dans des conditions de sur-éclairage ou de pénombre. Alternativement, les amplificateurs de puissance TGX peuvent également être pilotés par l’intermédiaire du logiciel de Iris-net, qui offre de nombreuses options pour les configurations des systèmes de son les plus complexes mais l’idéal est d’utiliser la nouvelle plateforme logicielle SONICUE qui permet en réseau de paramétrer rapidement et efficacement un système de diffusion complet de manière intuitive et simple en utilisant les nombreux préréglages constructeur en fonction des enceintes raccordées aux amplificateurs et leurs besoins de réglages en fonction de leurs caractéristiques (Seuil de limiteur, égalisation, alignement temporel etc.). L’utilisation du protocole OMNEO qui combine transport de données de commandes OCA et audio en DANTE permet de s’interfacer dans tous les environnements pro fixes ou mobiles.
Ressources
Dynacord TGX Brochure
Dynacord TGX10
Dynacord TGX20
Dynacord TGX Manuel
Dynacord SR20TGX
Dynacord SR20TGX Manuel
Presets enceintes Community
Presets enceintes D & B Audiotechnik
Presets enceintes Fulcrum Acoustic
Presets enceintes L’Acoustics
FAQ
Quels sont les atouts des amplificateurs Dynacord de la série TGX ?

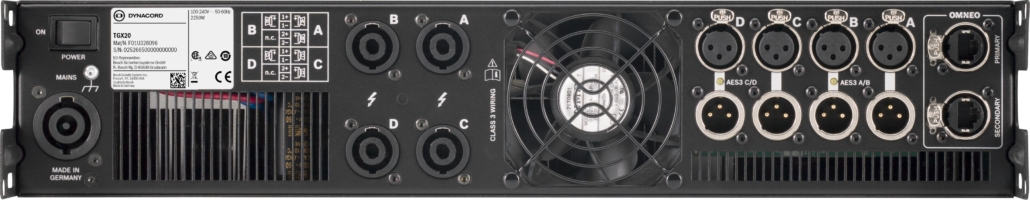

Ces amplificateurs 4 canaux se situent au sommet de la gamme et disposent de la technologie la plus avancée. Les possibilités offertes par le DSP intégré incluant bien sûr des filtres FIR sont extrêmement développées. Les TGX sont fabriqués en Allemagne et offrent une robustesse exceptionnelle. Le TGX10 est destiné principalement aux enceintes large bande tandis que le TGX20 (4 x 5000W RMS) est destiné aux caisson sub-grave tels que l’Electrovoice X12-128. Les amplificateurs TGX bénéficient d’entrées analogiques et numériques en AES/EBU ainsi que d’une interface OMNEO/Dante. On peut donc les connecter directement à une console numérique fonctionnant en 96 kHz sans avoir à effectuer de conversion afin de conserver des performances optimales. On dispose d’une bascule automatique possible de numérique en analogique (à condition d’effectuer le câblage adéquat) en cas de perte d’horloge.
Quel logiciel pour contrôler ces amplificateurs à distance ?
Le logiciel SONICUE (gratuit) sous Windows10 permet un contrôle complet à distance.
Peut-on utiliser les TGX si l’on possède d’autres enceintes que des Electro-Voice ou Dynacord ?
A l’heure actuelle il existe des presets pour bon nombre d’enceintes L’Acoustics, D & B Audiotechnik, Community, Fulcrum Acoustics.
Qu’est ce qu’OMNEO ?
Ce protocole développé par Bosch utilise Dante pour le transport de l’audio numérique et OCA pour les données de contrôle. OCA répond à la norme AES67. En dehors des amplificateurs TGX & IPX Il existe des appareils avec interface Omneo dans le domaine de l’intercom broadcast (RTS) et des systèmes de conférence (Bosch). Un réseau OMNEO peut comporter de 2 à 10 000 appareils. Les interface OMNEO disposent d’un port primaire et d’un port secondaire ce qui permet de constituer une redondance de réseau.
De quoi est composé le SR20TGX ?
Ce système en flight-case pré-câblé, avec charriot amovible, comprend trois amplificateurs TGX, une distribution du secteur avec connecteur 32A triphasé, deux switchs programmables de niveau 3, d’un panneau de connexion intégrant 6 embases Speakon NL8, 4 embases XLR mâles, 4 embases XLR femelles et 4 embases RJ-45. Le SR20TGX est le complément idéal des systèmes line array X2.
Quelles sont les différentes classes d’amplification et leur incidence ?
Ces classes décrivent différents types de comportement du courant d’étage de sortie durant chaque cycle d’onde. En sonorisation professionnelle la recherche du meilleur rendement et d’une moindre dissipation thermique sont prioritaires.
- Les amplis Classe A sont réservés aux audiophiles.
- La classe AB offre un rendement excellent, des performances audio indiscutables mais le poids reste élevé en raison des transformateurs d’alimentation toriques. On utilise désormais cette classe pour les amplificateurs de petite et moyenne puissance (Dynacord L1300/C1300, L1800/C1800, Electro-Voice Q44-II, Q66-II, CPS 2.4, CPS 2.6)
- La classe H offre l’avantage d’une dissipation calorifique deux fois moindre et peut être associée à une alimentation à découpage (Dynacord L2800/C2800, L3600/C3600, Electro-Voice Q99, Q1212, CPS2.9, CPS2.12).
- La classe D est désormais utilisée pour les amplificateurs de très forte puissance et grâce aux progrès technologiques la qualité sonore est désormais remarquable (Dynacord DSA multicanaux, IPX et TGX, Electro-Voice CPS multicanaux)
Le poids des amplificateurs en classe H ou D est deux à trois fois moindre par rapport aux amplis de classe AB de puissance équivalente. ainsi un 4 x 5000W pèse seulement 19 kg ! Autrefois les amplis à alimentation à découpage étaient souvent associés à un déficit de basses et à une mise en protection rapide sur des impédances faibles, les nouvelles technologies ont fait disparaître totalement ces problèmes. En outre les amplificateurs en classe D ont une consommation électrique et une dissipation thermique extrêmement réduites par rapport à la classe AB.
- Les amplis doivent être séparés les uns des autres par des plaques d’une unité.
- Les ventilateurs doivent être dépoussiérés régulièrement.
- La proximité de machines à fumée, l’utilisation dans des milieux très humides peut provoquer une oxydation prématurée.
- C’est la section et longueur des câbles qui relient l’amplificateur aux enceintes qui vont avoir une importance déterminante. Une section de câble insuffisante provoquera l’effondrement du facteur d’amortissement et une qualité sonore déplorable même avec un excellent ampli. Ceci est particulièrement sensible dans le grave et le sub-grave.
- Nous recommandons des sections d’un diamètre de 2.5 mm2 pour les registres grave/ medium/aigu et d’un diamètre de 4 mm2 pour les subs lorsqu’il s’agit de longueurs d’une quinzaine de mètres.
- Nous pouvons vous fournir un logiciel qui vous indiquera les pertes selon la longueur et le diamètre des câbles.
