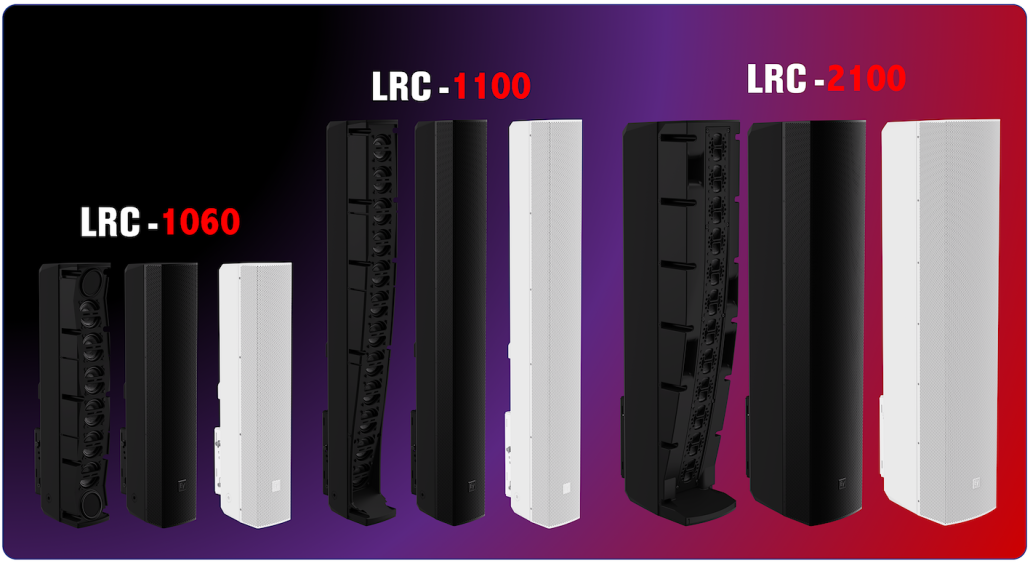

EV SÉRIE LRC

FAQ

Quelle enceinte pour quel usage ?

SIMPLICITÉ, PRATICITÉ ET FLEXIBILITÉ

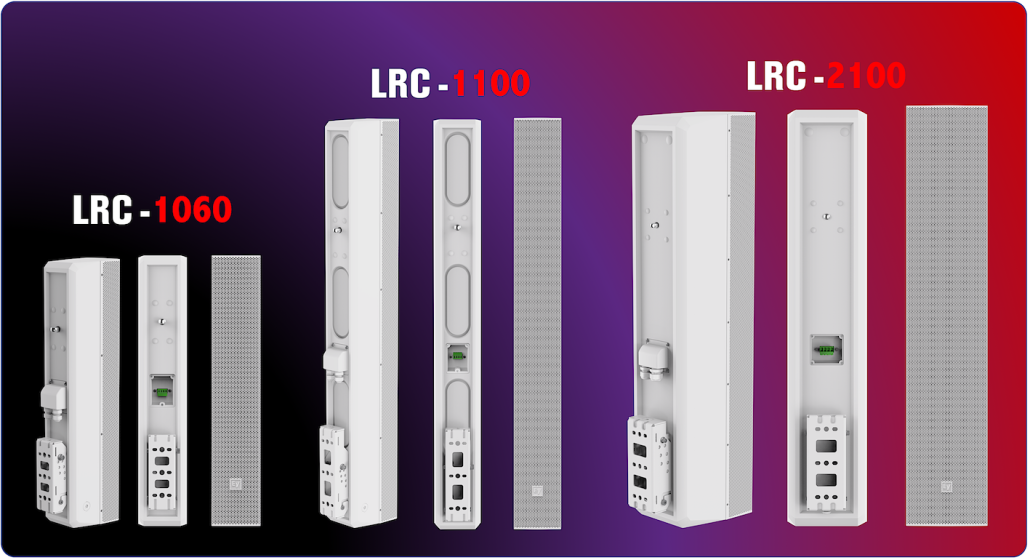

L’idée de développement des LRC est axée sur une installation facile, avec une gamme de fonctionnalités pratiques pour les intégrateurs. Leur conception passives avec transformateurs 70/100 V + Lo-Z intégrés (LRC-1060 et LRC-1100) évitent la complexité des adaptateurs Hi-Z externes ou des systèmes actifs. Le système SwifTilt, breveté, intègre un support multifonction ultra-compact affleurant/panoramique/inclinable qui permet à tous les modèles LRC d’être montés aussi près du mur que possible, dans tous les scénarios, tout en gardant les câbles et le support invisible. .

UN GROS SON

Disponibles en blanc ou en noir ou pouvant être peintes, la série LRC est adaptée aux environnements intérieurs ou entièrement extérieurs grace à leur classement IP55/IP56c, ces haut-parleurs élégants et esthétiquement assortis se fondent facilement dans leur environnement tout en offrant des performances exceptionnelles pour les tâches de sonorisation principale, délayé ou distribuée dans les lieux de culte, sonorisation en structures extérieures, lieux d’accueil, transports en commun, intérieurs commerciaux et plus encore – performances audio maximales avec un impact visuel minimal. Alors que d’autres systèmes de colonnes actuellement disponibles ne propose qu’compromi la qualité sonore / couverture souhaitée dans des espaces plus grands, la série LRC a été conçue de manière holistique pour offrir une combinaison haute performance des deux éléments qui établit une nouvelle référence dans cette catégorie d’enceintes.

QUALITÉ SONORE, COUVERTURE ASSORTIE DES BASSES EXCEPTIONNELLES

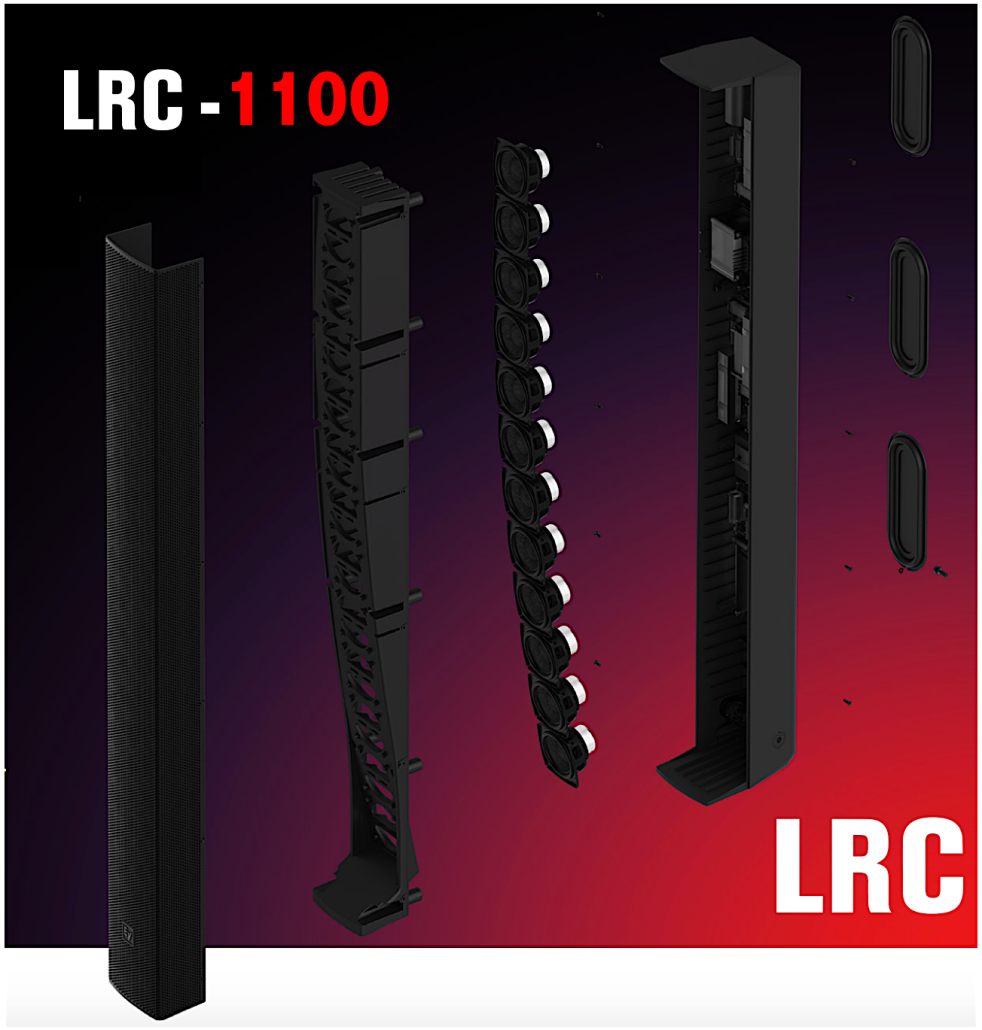

Les haut-parleurs des enceintes colonnes série LRC et de leur guide d’ondes sont optimisés pour une clarté et une couverture homogène sur toute une bande passante étendue dans des espaces de toutes tailles et/ou avec une acoustique délicate voir réverbérante,ce avec des atouts techniques qui permettent d’adapter précisément la diffusion à l’espace de couverture. Tous les modèles incluent la technologie PaSS exclusive d’Electro-Voice comprenant des points d’inserts acoustique permettant d’améliorer la réponse en phase des enceintes tout en minimisant les lobes acoustiques dans les hautes fréquences favorisant haut niveau de sortie et maximisant ainsi l’intelligibilité.

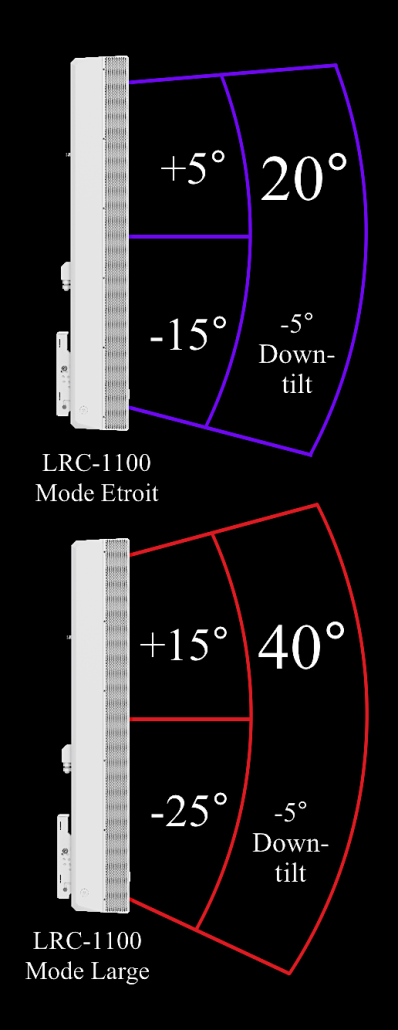

Des haut-parleurs montés en mode passif sont utilisés dans les LRC-1060 et LRC-1100 pour étendre la réponse dans les basses fréquences bien en dessous de 100 Hz, les rendant ainsi utilisables pour de nombreuses applications musicales. La LRC-2100 à rendement plus élevé va encore plus loin, en utilisant une conception bidirectionnelle et des doubles haut-parleurs de grave de 16 cm pour étendre la réponse LF avec fermeté jusqu’à 45 Hz, pour de véritables performances sur tout le spectre audio dans un format d’une seule colonne. Les LRC-1100 et LRC-2100 incluent des paramètres de réglage de couverture verticale, large/étroite, commutables et une inclinaison acoustique passive vers le bas, qui concentre l’énergie sur le public sans nécessité d’incliner physiquement le haut-parleur.

Les deux modèles équipés d’un transformateur sont dotés de la technologie brevetée de compensation automatique de saturation (ASC) d’Electro-Voice, qui préserve la réponse des basses fréquences tout en protégeant l’électronique du système des charges instables lorsque le transformateur est engagé, ce quel que soit le nombre d’enceintes connectées à la ligne. Cela rend les colonnes LRC-1060 et LRC-1100 idéales pour les environnements qui nécessitent à la fois une reproduction musicale de haute qualité et des performances certifiées EN54-24, ou toute utilisation où des performances linéaires et des déploiements Hi-Z (haute impédance) sont requis.

Peut-on détruire un haut-parleur sans dépasser sa puissance admissible ?
Oui ! Par exemple aucun haut-parleur de 20 cm, comme par exemple celui de laS8.2, ne peut passer du 30Hz à puissance élevée sans être détruit immédiatement.
C’est un phénomène purement mécanique : l’excursion du cône devient tellement importante qu’il se découpe ou s’arrache. Il faut donc utiliser impérativement un filtre coupe-bas d’au moins 12dB/octave à 60Hz dans le cas de ce 20 cm.Si l’on souhaite une restitution des très basses fréquences il faut adjoindre un caisson sub, par exemple un S10.1 ou un S12.1.

Quelles précautions adopter avec les caissons de basses ?
Il ne faut jamais laisser fonctionner ce type de caisson sans un filtre coupe-bas, de préférence de 24dB/octave, dont la fréquence doit être au moins la fréquence d’accord de l’enceinte.
Il ne faut pas en outre effectuer d’égalisation exagérée dans l’extrême grave car les contraintes mécaniques deviennent trop importantes et peuvent provoquer la destruction du haut-parleur.

Peut-on mettre quatre enceintes de 8 ohms en parallèle sur un canal d’un ampli annoncé comme pouvant fonctionner sous 2 ohms ?
Non ! L’impédance varie avec la fréquence, donc une enceinte d’impédance nominale de 8 ohms verra généralement son impédance chuter à certaines fréquences jusqu’à 6 ohms, ce qui signifie que l’ampli devra à ce moment-là travailler sous 1,5 ohms. Il se mettra en protection.
Il ne faut donc jamais mettre plus de 3 enceintes de 8 ohms sur un canal d’ampli pouvant fonctionner sous 2 ohms, et dans la mesure du possible, s’efforcer de toujours travailler sous 4 ohms.

Comment disposer mes caissons sub-grave ?
Si vous disposez d’un seul caisson, vous le positionnez au centre.
Si vous disposez de deux caissons, surtout n’en mettez pas un à droite et un à gauche car c’est la pire disposition ! En effet des lobes se créent et en se déplaçant seulement d’une cinquantaine de centimètres vous pouvez tout aussi bien avoir une absence quasi totale de sub-grave ou bien au contraire un excès désagréable. Il faut disposer vos deux caissons au centre collés l’un à l’autre.

Qu’est-ce que la norme EN54-24 ?
L’enceinte ZX1i-100T est certifiée EN54-24 (norme européenne) ce qui signifie qu’elle peut être utilisée dans des installations destinées à la sécurité incendie. L’installation proprement dite doit être conforme à la norme française NF-S 61-932. Dans la rubrique spécialisée de ce site on trouve un choix important de systèmes destinés à cette application (Bosch Plena VAS, Bosch Praesideo, Bosch Praesensa, Dynacord Promatrix 6000, Dynacord Promatrix 8000). Les performances de cette enceinte sont telles qu’elle peut assurer à la fois la sonorisation d’ambiance et celle de sécurité.

Quels sont les avantages de la ligne 70V/100V ?

En basse impédance les pertes dues à la longueur des câbles haut-parleur deviennent vite problématiques et les montages série/parallèle ont vite des limites. Ce problème peut être résolu en fonctionnant en ligne 70V (aux USA principalement) ou en ligne 100V (Europe). Dans les deux cas les enceintes (ou haut-parleurs) sont équipées d’un transformateur à plusieurs enroulements, ce qui permet de sélectionner la puissance souhaitée. Côté amplificateur on avait dans le passé uniquement des modèles équipés d’un transformateur mais la technologie ayant évolué on a maintenant des amplificateurs fonctionnant en mode direct sans transfo. Il ne faut jamais que la puissance des enceintes sur la ligne soit supérieure à la puissance de l’amplificateur au risque d’endommager celui-ci. Par contre même si l’amplificateur est plus puissant que l’enceinte il n’y a aucun risque de casse -comme cela peut se produire en basse impédance- car on ne peut dépasser la puissance du transformateur qui elle est adaptée au haut-parleur correspondant. Les lignes 70V/100V permettent d’installer un nombre élevé d’enceintes (ou de haut-parleurs) sur de longues distances avec des pertes réduites en raison de l’impédance élevée. Il existe des logiciels permettant de calculer la section des câbles nécessaire en fonction de la distance et de la puissance totale sur la ligne afin de bénéficier d’une qualité sonore satisfaisante.

Quel amplificateur choisir ?

En basse impédance on est limité à 3 enceintes par canal d’ampli. Les Dynacord L1300 ou C1300  conviennent parfaitement ainsi que pour le caisson sub S12.1. Pour le caisson sub S10.1D les Dynacord L1800 ou C1800 sont à recommander. En ligne 100V on peut alimenter un grand nombre de haut parleurs avec les Dynacord  C2800 ou  C3600 (2 x 1250W en 100V). Si l’on souhaite sur un même amplificateur avoir à la fois des canaux en basse impédance et d’autres en ligne 70/100V les amplificateurs 4 et 8 canaux CPS Electro-Voice ou DSA Dynacord permettent cette utilisation. Pour les installations destinées à la sécurité incendie chaque système Bosch ou Dynacord dispose de ses propres amplificateurs. Pour des petites installations en basse impédance ou en ligne 100V il existe chez Bosch la gamme Plena d’amplis mélangeurs mono zone ou bi-zones (PLE-1ME, PLE-1MA, PLE-2MA) qui conviennent parfaitement pour une diffusion en mono.
